卫星快速捕获和自动跟踪
-
提供定姿、定位、定向及授时功能
-
体积小、剖面低、重量轻，便于安装
-
支持传统高轨卫星和低轨卫星互联网
-
无伺服系统、高集成度、高可靠性
-
支持固定、车载、船载、便携等应用场景
-
典型通信速率（高轨）：上行10Mbps、下行100Mbps
-
典型通信速率（低轨）：上行30Mbps、下行90Mbps
立即咨询
分享
V045-45

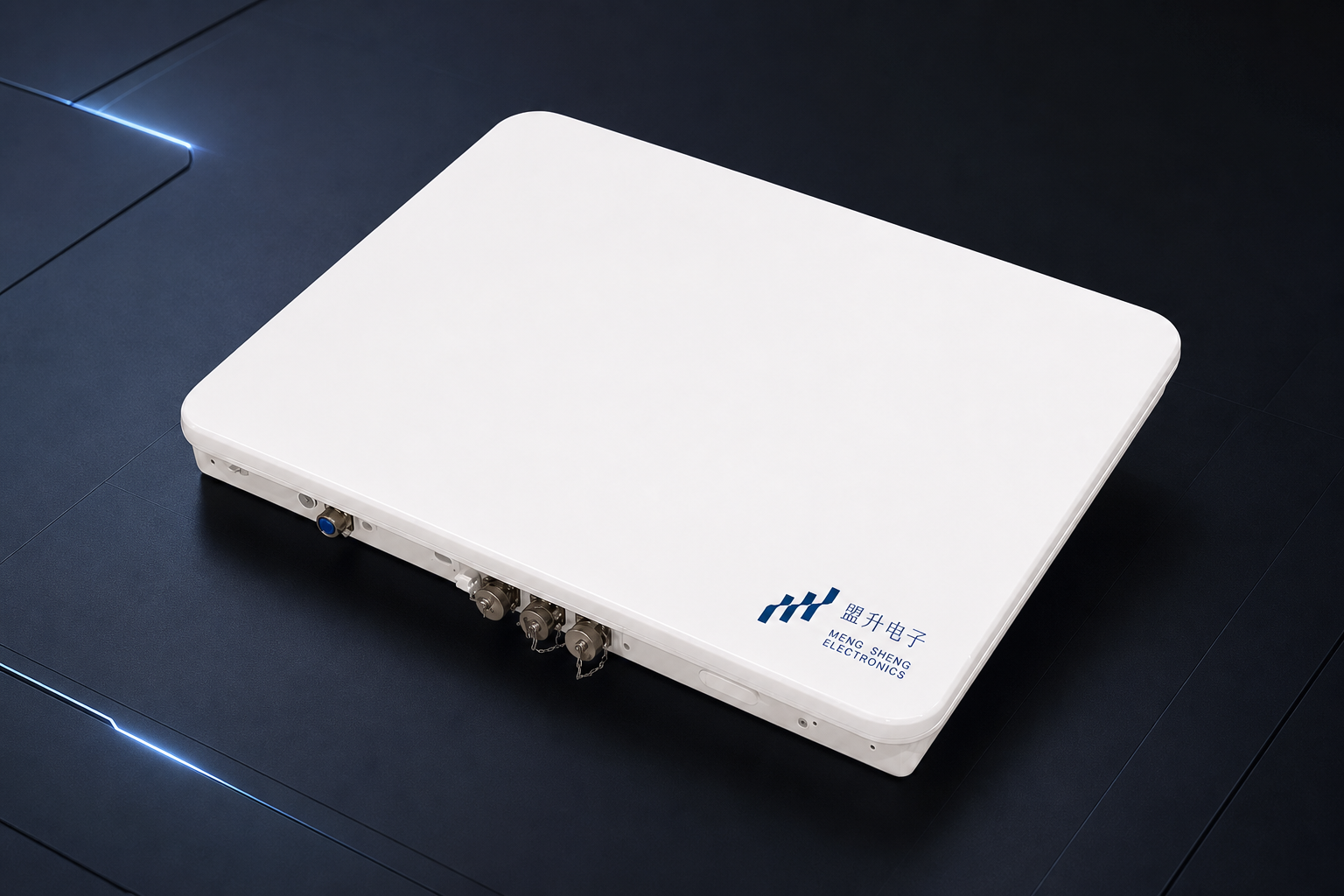

0.45米相控阵卫通终端

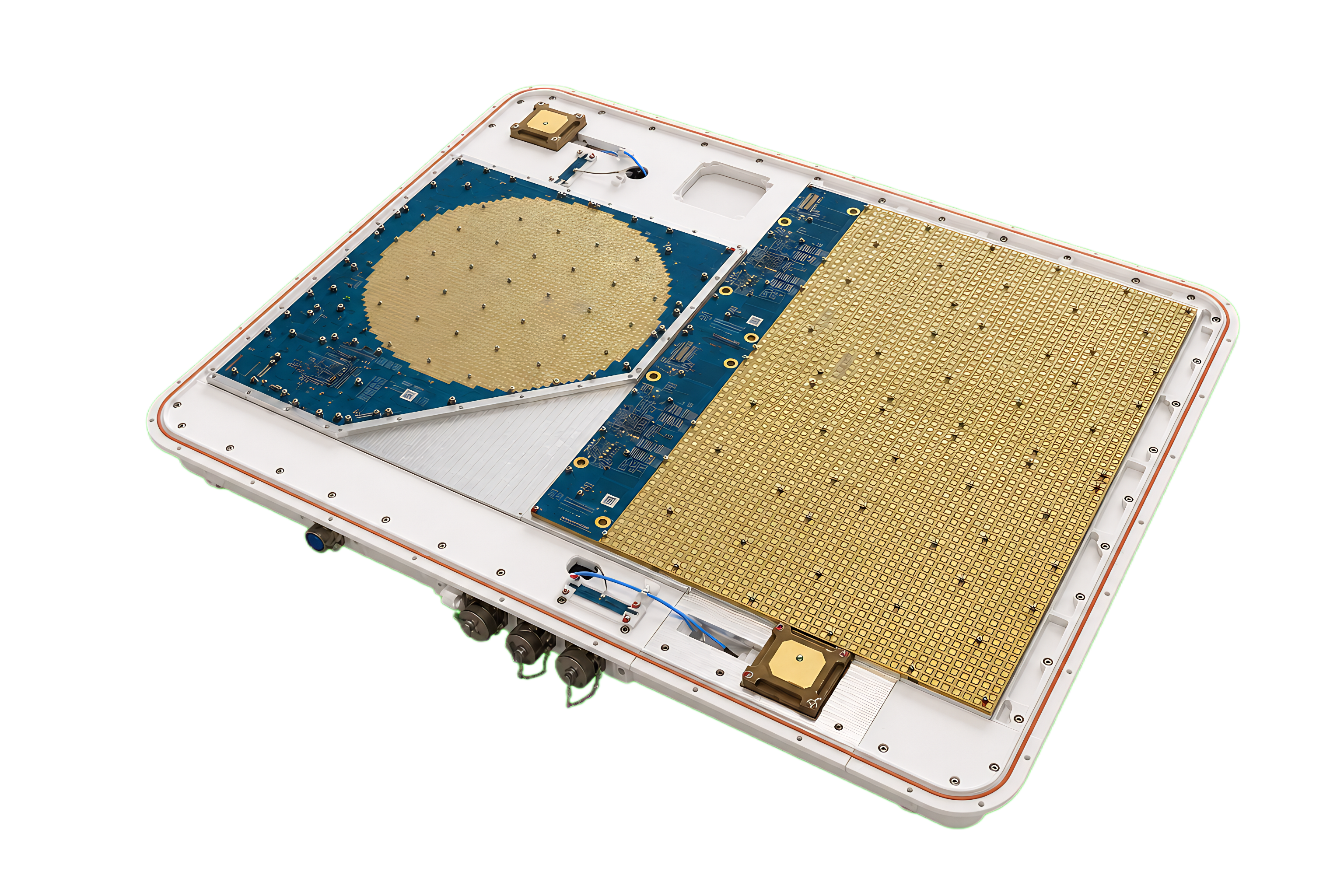

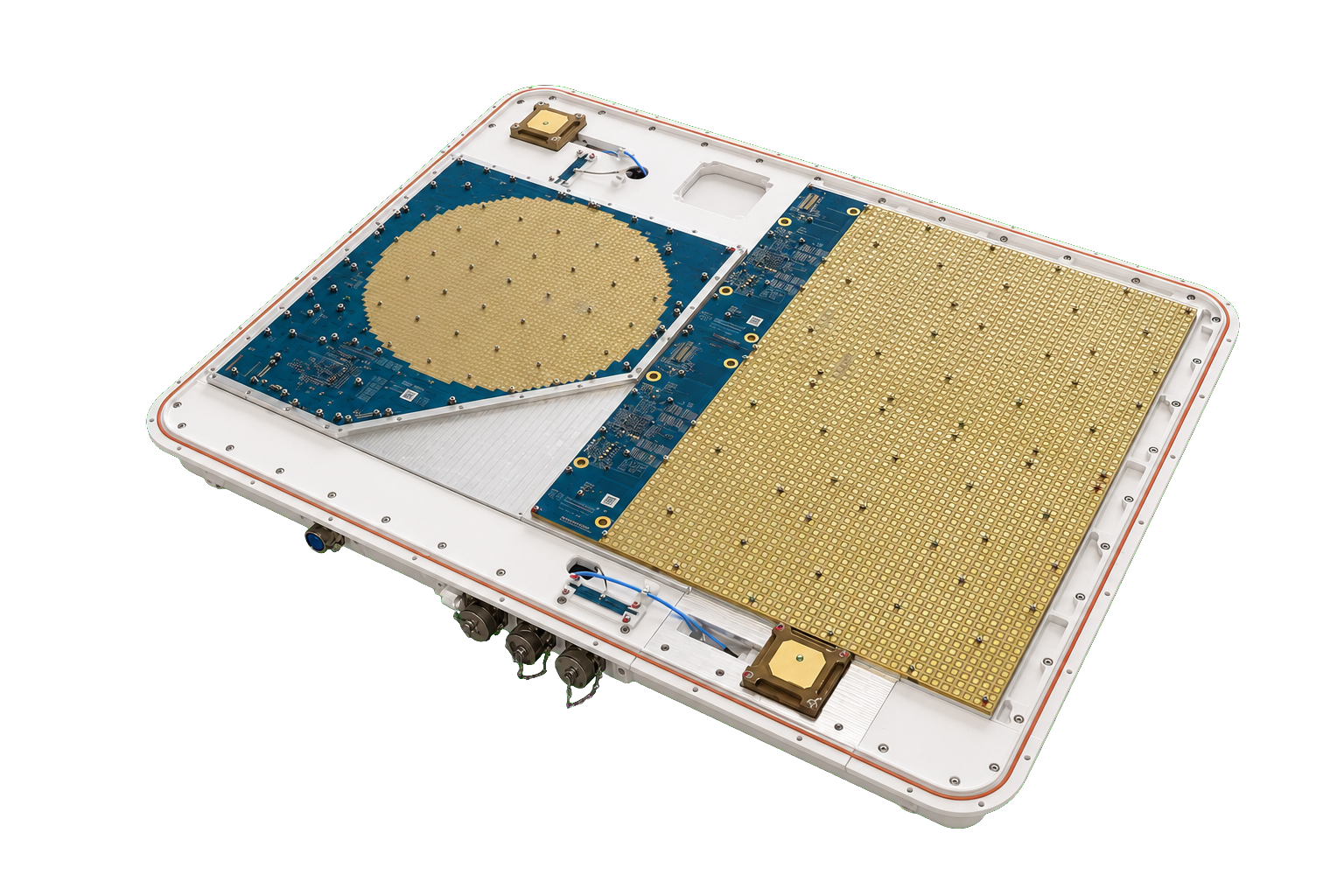

V045-45是一款卫星互联网宽带终端，采用瓦片式相控阵方案和一体化设计理念，由2048个接收和发射通道组成。满足车、船、机载、便携等应用场景下的动中通卫星通信，兼容高轨星座体制，具有体积小、重量轻、剖面低、电子扫描等优势。
技术指标
整机参数
天线口径
⼆维电扫相控阵，等效口径0.45m
工作频段
Ka频段
重量
≤13kg
外形尺寸
635×535×70mm
供电方式
DC 24V供电
设备功耗
峰值功耗≤420W，低功耗模式≤150W
系统参数
工作频率-发射
27.5~31GHz
工作频率-接收
17.7~21.2GHz
初始跟踪卫星时间
设备静止：≤3min、设备运动：≤5min
启动后入网时间
设备静止：≤15秒、设备运动：≤18秒
极化方式
上下行圆极化可配置
法向EIRP值
≥47dBW@29.25GHz
法向G/T值
≥10dB/K@19.45GHz
法向轴比
≤2dB
法向副瓣
≥14dB
工作角度
方位0~360°，俯仰≥70°
跟踪精度
≤0.5dB RMS
EVM
BPSK：≤30%、QPSK：≤17.5%、16QAM：≤12.5%
功率增益调整范围
≥31dB，步进0.5dB
整机频率步进
≤1MHz
工作环境
工作温度
-40℃～+55℃
存储温度
-40℃~ +70℃
工作气压
57KPa~108KPa
外壳防护等级
IP66
振动
GB/T 2423.56-2018
冲击
GB/T 2423.5-2019
